今回は「Switch Embedded Teaming (SET)」を設定する方法を検証してみました。
そもそも「Switch Embedded Teaming (SET)」とは??
⇒Hyper-Vの仮想スイッチにチーミングしたNICをバインド?したい時に利用する機能のようです。
そもそも前提としてWindows Server2022でホストOS側でチーミング(LBFO)したNICをバインドすることは出来ません。2019の時から非推奨だったようですが、2022からは完全にエラーで設定不可になっています。

理由としては、チーミング(LBFO)自体が仮想化を前提として考えられた機能ではない為、仮想スイッチにバインドすると様々な問題やパフォーマンス低下が発生する、といったものみたいです。
そこで仮想化を前提として設計された機能が「Switch Embedded Teaming (SET)」ということみたいです。
この「Switch Embedded Teaming (SET)」ですが、いくつか注意点があるみたいなので、箇条書きでまとめてみます。
Azure Stack HCI のホスト ネットワーク要件
で、実際に設定する方法としては2通りあるようです。
1.Windows Admin Centerによる設定
2.Powershellによる設定
インストール後のWeb画面にて対象サーバーを選択後
「仮想スイッチ」-「+新規」から作成します。

新規作成時に負荷分散モードが「Hyper-Vポート」が指定されているので「動的」へ変更する場合には、作成後に変更します。

作成自体はこれで終了です。
GUIで全て設定出来るので簡単ですねっ!!!
ちなみに作成した仮想スイッチをHyper-V管理コンソールから確認してみると

全てグレーアウトしている為、この画面から変更出来ないことがわかります。
ネットワークアダプタのプロバティ(速度)を確認すると

冗長化されていそうなことがわかります。
↓↓コマンドとしてはこんな感じです↓↓
そもそも「Switch Embedded Teaming (SET)」とは??
⇒Hyper-Vの仮想スイッチにチーミングしたNICをバインド?したい時に利用する機能のようです。

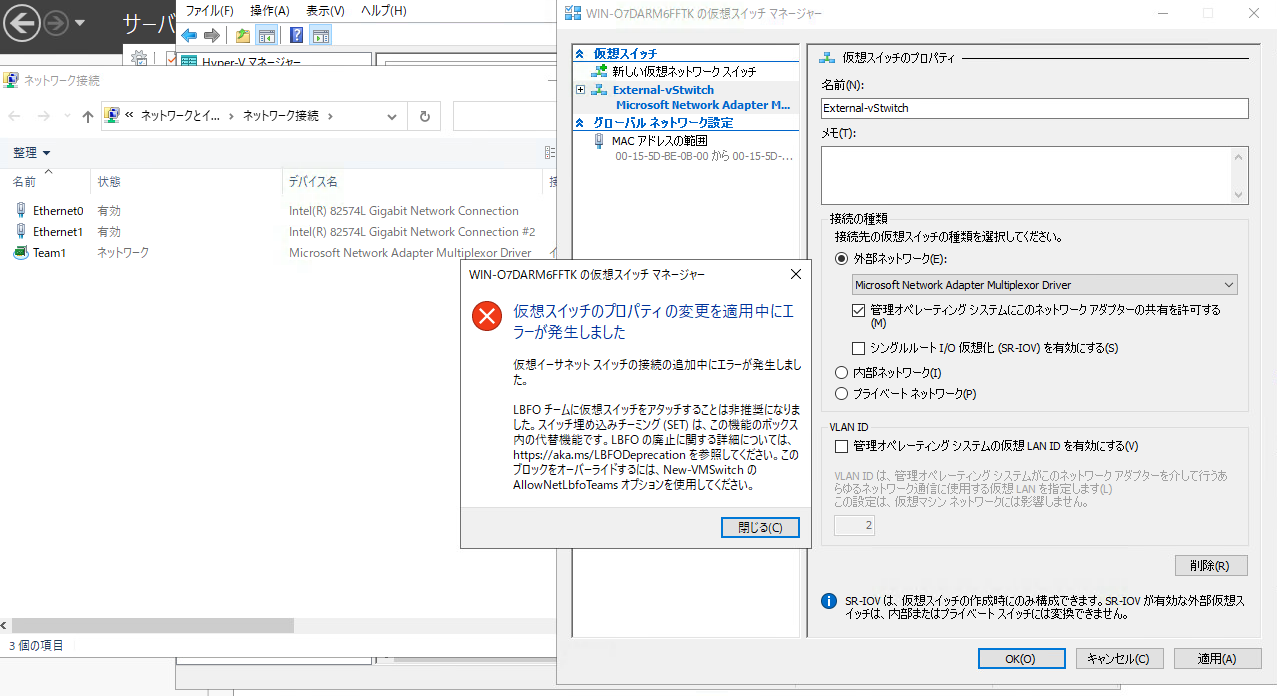

そもそも前提としてWindows Server2022でホストOS側でチーミング(LBFO)したNICをバインドすることは出来ません。2019の時から非推奨だったようですが、2022からは完全にエラーで設定不可になっています。

理由としては、チーミング(LBFO)自体が仮想化を前提として考えられた機能ではない為、仮想スイッチにバインドすると様々な問題やパフォーマンス低下が発生する、といったものみたいです。
そこで仮想化を前提として設計された機能が「Switch Embedded Teaming (SET)」ということみたいです。
この「Switch Embedded Teaming (SET)」ですが、いくつか注意点があるみたいなので、箇条書きでまとめてみます。
- 対象となるNICの「メーカー(ベンダー)」・「モデル (バージョン)」・「速度 (スループット)」・「ドライバ(ファームウェア)」が全て同一であること
- 「スイッチに依存しないモード」のみサポートされる為、対向スイッチで「リンクアグリゲーション」や「LACP」等は使用出来ない
- 負荷分散アルゴリズムは「動的」または「Hyper-Vポート」のみ選択出来る
- 「Hyper-Vポート」で最適なパフォーマンスを求める場合、全てのNICで10Gbps以上で動作するもので揃えること
⇒10Gbps未満の環境であれば「動的」が望ましいということ
Azure Stack HCI のホスト ネットワーク要件
で、実際に設定する方法としては2通りあるようです。
1.Windows Admin Centerによる設定
2.Powershellによる設定
1.Windows Admin Centerによる設定
ここではWindows Admin Center自体のインストールは割愛します。インストール後のWeb画面にて対象サーバーを選択後

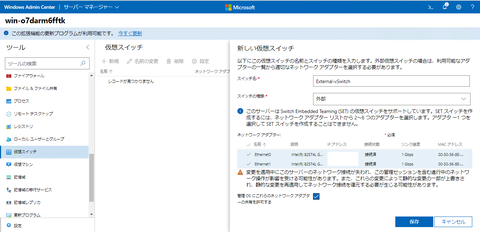

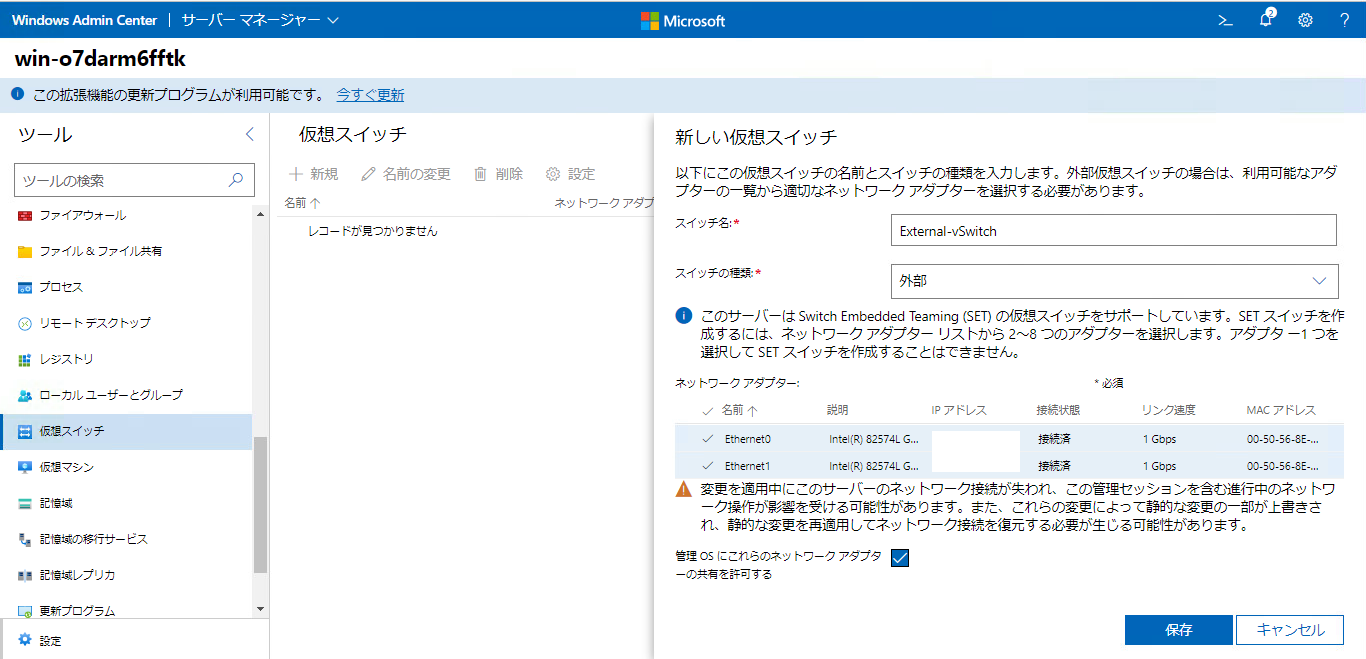

「仮想スイッチ」-「+新規」から作成します。

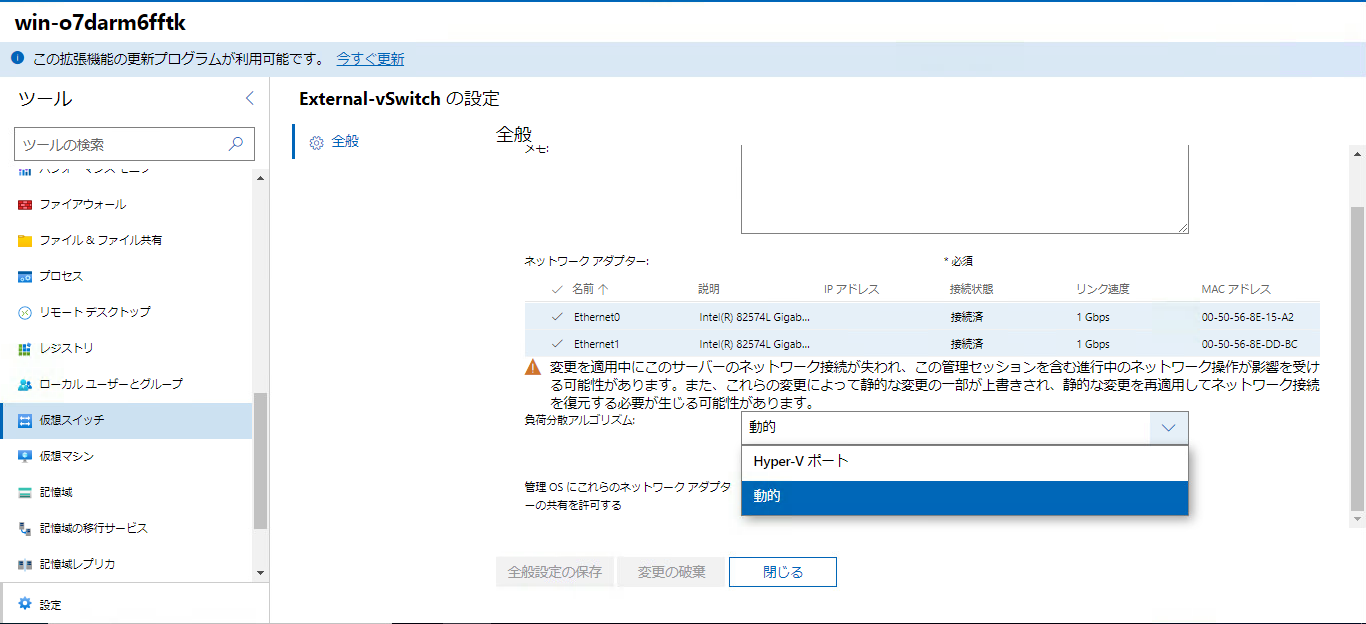

新規作成時に負荷分散モードが「Hyper-Vポート」が指定されているので「動的」へ変更する場合には、作成後に変更します。

作成自体はこれで終了です。
GUIで全て設定出来るので簡単ですねっ!!!

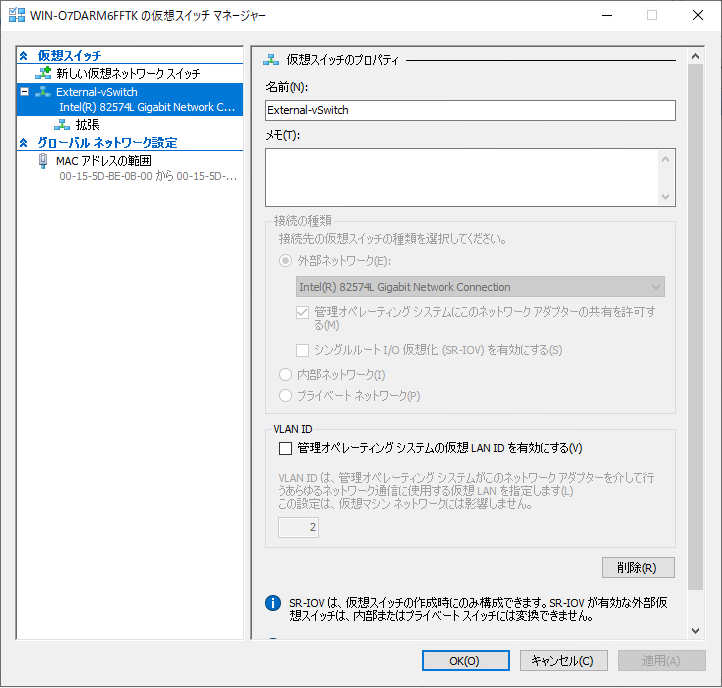

ちなみに作成した仮想スイッチをHyper-V管理コンソールから確認してみると

全てグレーアウトしている為、この画面から変更出来ないことがわかります。

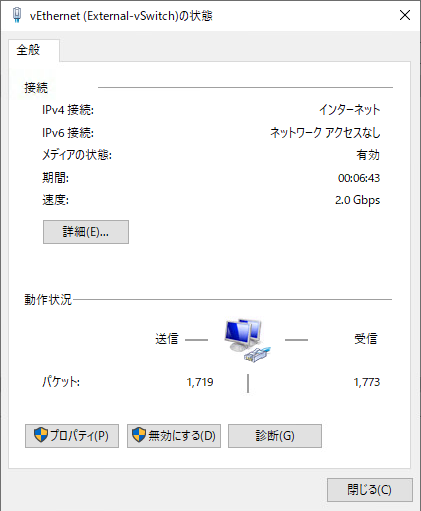

ネットワークアダプタのプロバティ(速度)を確認すると

冗長化されていそうなことがわかります。
2.Powershellによる設定

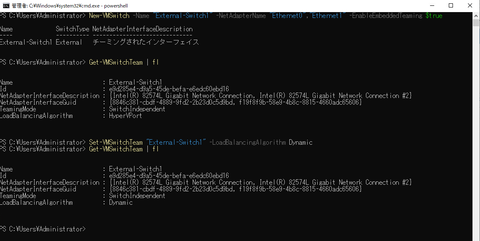

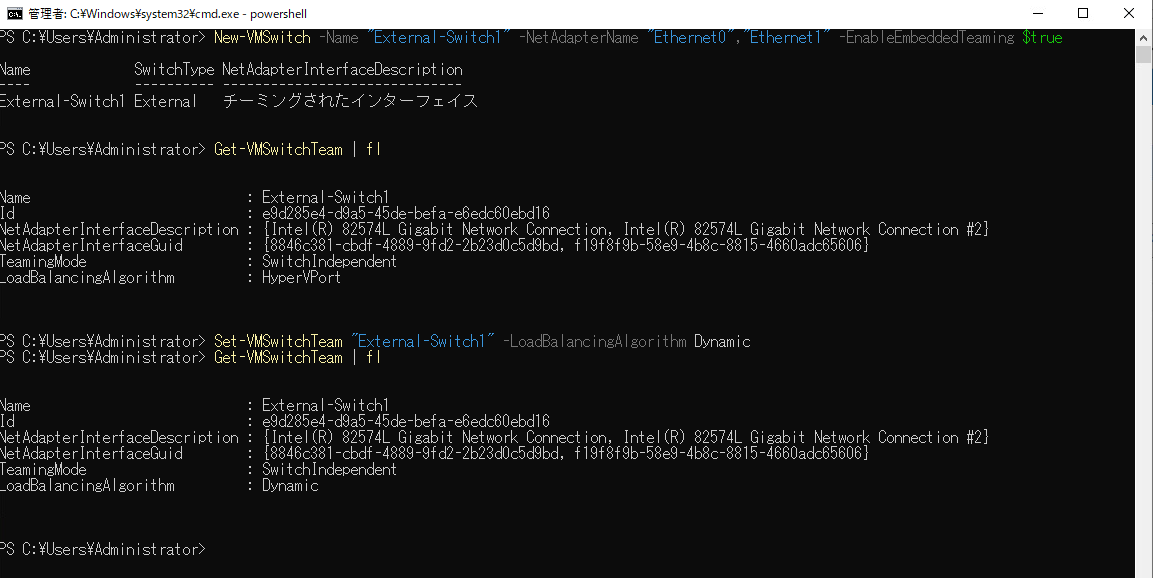

管理者権限でPowershellを起動します。↓↓コマンドとしてはこんな感じです↓↓
#仮想スイッチ(SET)の作成
#確認コマンド
Get-VMSwitchTeam ("仮想スイッチ名") | fl
New-VMSwitch -Name "仮想スイッチ名" -NetAdapterName "インターフェース名","インターフェース名"・・・ -EnableEmbeddedTeaming $ture
#負荷分散モードを「動的」に変更
Set-VMSwitchTeam "仮想スイッチ名" -LoadBalancingAlgorithm Dynamic
#管理OSとの共有をOFFにする
Set-VMSwitch "仮想スイッチ名" -AllowManagementOS $false
#負荷分散モードを「動的」に変更
Set-VMSwitchTeam "仮想スイッチ名" -LoadBalancingAlgorithm Dynamic
#管理OSとの共有をOFFにする
Set-VMSwitch "仮想スイッチ名" -AllowManagementOS $false
#確認コマンド
Get-VMSwitchTeam ("仮想スイッチ名") | fl
Get-VMSwitch ("仮想スイッチ名") | fl
